發布時間：2023.04.28 瀏覽次數：

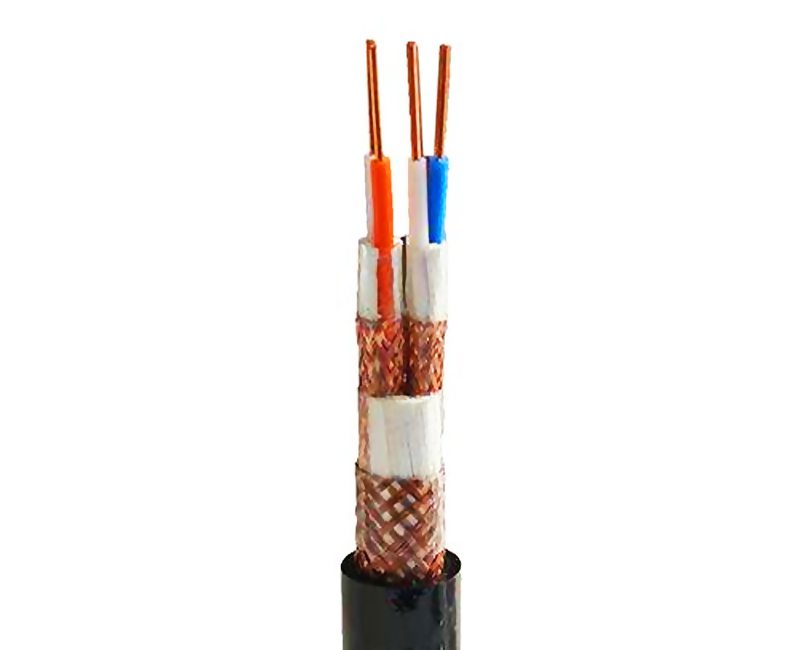

南洋電纜低煙無鹵阻燃計算機電纜

南洋電纜阻燃計算機電纜

用處：本電纜具有低壓電容和低電感，并具有杰出屏蔽功能和抗攪擾功能，因此防爆功能優于一般計算機電纜和操控電纜。它適用于有防爆要求場合的集散體系和自動化檢測操控等要求低煙無鹵阻燃電路中作傳輸線。
運用特色：
額外電壓：U0/U:300/500V.
最高工作溫度：聚乙烯絕緣不超越70℃，交聯聚乙烯絕緣不超越90℃，輻照交聯聚乙烯絕緣不超越105℃。
最低環境溫度：固定敷設-40℃，非固定敷設-15℃。
最小曲折半徑：無鎧裝電纜應不小于電纜外徑的6倍；有鎧裝電纜應不小于電纜外徑的12倍℃。
產品稱號與類型：表

序號 類型 稱號
  低煙低鹵阻燃計算機電纜
1 DZR-DJYPV 銅芯聚乙烯絕緣銅絲織造分屏蔽聚氯乙烯護套低煙低鹵阻燃計算機電纜
2 DZR-DJYPV22 銅芯聚乙烯絕緣銅絲織造分屏蔽鋼帶鎧裝聚氯乙烯護套低煙低鹵阻燃計算機電纜
3 DZR-DJYPV32 銅芯聚乙烯絕緣銅絲織造分屏蔽細鋼絲鎧裝聚氯乙烯護套低煙低鹵阻燃計算機電纜
4 DZR-DJYPVP 銅芯聚乙烯絕緣銅絲織造分屏蔽銅絲織造總屏蔽聚氯乙烯護套低煙低鹵阻燃計算機電纜
5 DZR-DJYP2V 銅芯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套低煙低鹵阻燃計算機電纜
6 DZR-DJYP2VP2 銅芯聚乙烯絕緣銅帶分屏蔽銅帶總屏蔽聚氯乙烯護套低煙低鹵阻燃計算機電纜
7 DZR-DJYP3V 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套低煙低鹵阻燃計算機電纜
8 DZR-DJYP3VP3 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套低煙低鹵阻燃計算機電纜
9 DZR-DJYP3VA53 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽涂塑鋁帶粘結總屏蔽單層鋼帶扎紋縱包鎧裝聚氯乙烯護套低煙低鹵阻燃計算機電纜
  低煙無鹵阻燃計算機電纜
1 WZR-DJYPE 銅芯聚乙烯絕緣對絞銅絲織造屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
2 WZR-DJYPE22 銅芯聚乙烯絕緣對絞銅絲織造屏蔽鋼帶鎧裝聚烯烴護套低煙無鹵阻燃計算機電纜
3 WZR-DJYPE32 銅芯聚乙烯絕緣對絞銅絲織造屏蔽細鋼絲鎧裝聚烯烴護套低煙無鹵阻燃計算機電纜
4 WZR-DJYPEP 銅芯聚乙烯絕緣對絞銅絲織造屏蔽銅絲織造總屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
5 WZR-DJYP2E 銅芯聚乙烯絕緣對絞銅帶屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
6 WZR-DJYP2EP2 銅芯聚乙烯絕緣對絞銅帶屏蔽銅帶繞包總屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
7 WZR-DJYP3E 銅芯聚乙烯絕緣對絞鋁箔/塑料薄膜復合帶屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
8 WZR-DJYP3EA53 銅芯聚乙烯絕緣對絞鋁箔/塑料薄膜復合帶屏蔽涂塑鋁帶粘結屏蔽單層鋼帶扎紋縱包鎧裝聚烯烴護套低煙無鹵阻燃計算機電纜
9 WZR-DJYJPE 銅芯交聯聚乙烯絕緣對絞銅絲織造屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
10 WZR-DJYJPE22 銅芯交聯聚乙烯絕緣對絞銅絲織造屏蔽鋼帶鎧裝聚烯烴護套低煙無鹵阻燃計算機電纜
11 WZR-DJYJPE32 銅芯交聯聚乙烯絕緣對絞銅絲織造屏蔽細鋼絲鎧裝聚烯烴護套低煙無鹵阻燃計算機電纜
12 WZR-DJYJPEP 銅芯交聯聚乙烯絕緣對絞銅絲織造屏蔽銅絲織造總屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
13 WZR-DJYJP2E 銅芯交聯聚乙烯絕緣對絞銅帶屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
14 WZR-DJYJP2EP2 銅芯交聯聚乙烯絕緣對絞銅帶屏蔽銅帶繞包總屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
15 WZR-DJYJP3E 銅芯交聯聚乙烯絕緣對絞鋁箔/塑料薄膜復合帶屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
16 WZR-DJYJP3EA53 銅芯交聯聚乙烯絕緣對絞鋁箔/塑料薄膜復合帶屏蔽涂塑鋁帶粘結屏蔽單層鋼帶扎紋縱包鎧裝聚烯烴護套低煙無鹵阻燃計算機電纜
17 WZR-DJFYJPE 銅芯輻照交聯聚乙烯絕緣對絞銅絲織造屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
18 WZR-DJFYJPE22 銅芯輻照交聯聚乙烯絕緣對絞銅絲織造屏蔽鋼帶鎧裝聚烯烴護套低煙無鹵阻燃計算機電纜
19 WZR-DJFYJPE32 銅芯輻照交聯聚乙烯絕緣對絞銅絲織造屏蔽細鋼絲聚烯烴護套低煙無鹵阻燃計算機電纜
20 WZR-DJFYJPEP 銅芯輻照交聯聚乙烯絕緣對絞銅絲織造屏蔽銅絲織造總屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
21 WZR-DJFYJP2E 銅芯輻照交聯聚乙烯絕緣對絞銅帶屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
22 WZR-DJFYJP2EP2 銅芯輻照交聯聚乙烯絕緣對絞銅帶屏蔽銅帶繞包總屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
23 WZR-DJFYJP3E 銅芯輻照交聯聚乙烯絕緣對絞鋁箔/塑料薄膜復合帶屏蔽聚烯烴護套低煙無鹵阻燃計算機電纜
24 WZR-DJFYJPEA53 銅芯輻照交聯聚乙烯絕緣對絞鋁箔/塑料薄膜復合帶屏蔽涂塑鋁帶粘結屏蔽單層鋼帶扎紋縱包鎧裝聚烯烴護套低煙無鹵阻燃計算機電纜

電纜功能與技能指示：

功能 單位 技能指標
聚乙烯絕緣 交聯聚乙烯絕緣 輻照交聯聚乙烯絕緣
20℃絕緣電阻 MΩ.km ≥5000 ≥50000 ≥50000
電容不平衡(1KHz) Pf/m ≤1 ≤0.5 ≤0.5
電感電阻比 0.75mm2
1.0mm2
1.5mm2		 μH/Ω ≤20
≤25
≤35		 ≤5
≤5
≤5		 ≤5
≤5
≤5
散布電感(1KHz) μH/m ≤0.6 ≤0.2 ≤0.2
抗外磁攪擾(400A/m) mV ≤5 ≤1 ≤1
抗靜電感應(20KV) mV ≤80 ≤20 ≤20
抗射頻攪擾(120db)在20-200MHz頻帶內透入 dB ≤60 ≤10 ≤10
實驗電壓 V/1min 1000 1000 1000
阻燃性 - 契合GB12666-90要求
鹵酸氣體逸出量 0
PH值 ≥4.3
電導率 ≤10
毒性指數 ≤5
透光率 ≥60%

類型闡明：

序號 項目 代號 闡明
1 系列代號 WZR
DJ		 低煙無鹵阻燃
電子計算機和電動外表用
2 絕緣資料 Y
YJ
FYJ		 聚乙烯PE
聚氯乙烯PVC
輻照交聯聚乙烯
3 屏蔽資料 P
P2
P3
A		 銅絲織造
銅帶
鋁箔/塑料薄膜復合膜
涂塑鋁帶粘結屏蔽涂塑鋁帶粘結屏蔽
4 護套資料 Y
E		 聚乙烯PE
5 鎧裝資料 22
32
53		 鋼帶鎧裝
鋼絲鎧裝
單層鋼帶扎紋縱包鎧裝
6 標準 - 填寫對數(單元芯數導體截面)
對數 N:1、2、3、……61
單元芯數 N：2、3：
導體截面 S：0.75、1.0、1.5（mm2）

低煙無鹵阻燃計算機電纜結構參數表

序號 對數×每對芯數×標稱截面 電纜最大外徑
WZR-DJYPE
WZR-DJYJPE
WZR-DJFYJPE		 WZR-DJYP2E
WZR-DJYJP2E
WZR-DJFYJP2E		 WZR-DJYP2EP2
WZR-DJYJP2EP2
WZR-DJFYJP2EP2		 WZR-DJYP3E
WZR-DJYJP3E
WZR-DJFYJP3E		 WZR-DJYP3EA53
WZR-DJYJP3EA53
WZR-DJFYJP3EA53		 WZR-DJYPE22
WZR-DJYJPE22
WZR-DJFYJPE22		 WZR-DJYPEP
WZR-DJYJPEP
WZR-DJFYJPEP
1 1×2×0.75 8.4 8.4 9.3 8.4 10.3 11.6 9.5
2 2×2×0.75 14.8 14.8 15.7 14.8 16.7 18.0 15.9
3 3×2×0.75 15.6 15.6 16.5 15.6 17.5 18.8 16.7
4 4×2×0.75 17.0 17.0 17.9 17.0 18.9 20.2 18.1
5 5×2×0.75 18.8 18.8 19.7 18.8 20.7 22.0 19.9
6 6×2×0.75 21.2 21.2 22.1 21.2 23.1 24.4 22.3
7 7×2×0.75 21.2 21.2 22.1 21.2 23.1 24.4 22.3
8 8×2×0.75 22.2 22.2 23.1 22.2 24.1 25.4 23.3
9 9×2×0.75 26.0 26.0 26.9 26.0 27.9 29.2 27.3
10 10×2×0.75 26.0 26.0 26.9 26.0 27.9 29.2 27.3
11 12×2×0.75 27.1 27.1 27.9 27.1 28.9 30.2 28.3
12 14×2×0.75 28.4 28.4 29.3 28.4 30.3 31.6 29.7
13 16×2×0.75 30.4 30.4 31.3 30.4 32.3 33.6 31.7
14 19×2×0.75 32.0 32.0 32.9 32.0 33.9 35.2 33.3
15 24×2×0.75 37.8 37.8 37.8 37.8 38.8 41.0 39.1
15 1×3×0.75 8.8 8.8 9.7 8.8 10.7 12.0 9.9
16 3×3×0.75 16.5 16.5 17.4 16.5 18.4 19.7 17.6
17 4×3×0.75 18.2 18.2 19.1 18.2 20.1 21.4 19.3
18 5×3×0.75 19.9 19.9 20.8 19.9 21.8 23.1 21.0
19 6×3×0.75 22.0 22.0 22.9 22.0 23.9 25.2 23.3
20 7×3×0.75 22.0 22.0 22.9 22.0 23.9 25.2 23.3
21 8×3×0.75 23.7 23.7 24.6 23.7 25.6 26.9 25.0
22 10×3×0.75 28.2 28.2 29.1 28.2 30.1 31.4 29.3
23 12×3×0.75 29.1 29.1 30.0 29.1 31.0 32.3 30.3
24 14×3×0.75 30.6 30.6 31.5 30.6 32.5 33.8 31.9
25 1×2×1.0 8.8 8.8 9.7 8.8 10.7 12.0 9.9
26 2×2×1.0 15.8 15.8 16.7 15.8 17.7 19.0 16.9
27 3×2×1.0 16.5 16.5 17.4 16.5 18.4 19.7 17.9
28 4×2×1.0 18.2 18.2 19.1 18.2 20.1 21.4 19.3
29 5×2×1.0 19.9 19.9 20.8 19.9 21.8 23.1 21.0
30 6×2×1.0 22.0 22.0 22.9 22.0 23.9 25.2 23.3
31 7×2×1.0 22.0 22.0 22.9 22.0 23.9 25.2 23.3
32 8×2×1.0 23.7 23.7 24.6 23.7 25.6 26.9 25.0
33 9×2×1.0 28.2 28.2 29.1 28.2 30.1 31.4 29.3
34 10×2×1.0 28.2 28.2 29.1 28.2 30.1 31.4 29.3
35 12×2×1.0 29.1 29.1 30.0 29.1 31.0 32.3 30.3
36 14×2×1.0 30.6 30.6 31.5 30.6 32.5 33.8 31.9
37 16×2×1.0 32.7 32.7 33.6 32.7 34.6 35.9 34.0
38 19×2×1.0 34.8 34.8 35.7 34.8 36.7 37.6 35.7
  24×2×1.0 40.8 40.8 41.7 40.8 42.7 44.0 42.1
39 1×3×1.0 9.2 9.2 10.1 9.2 11.1 12.4 10.3
40 3×3×1.0 18.0 18.0 18.9 18.0 19.9 20.8 18.7
41 4×3×1.0 19.6 19.6 20.5 19.6 21.5 22.4 20.3
42 5×3×1.0 21.3 21.3 22.2 21.3 23.2 24.5 22.6
43 6×3×1.0 23.2 23.2 24.1 23.2 25.1 26.4 24.5
44 7×3×1.0 23.2 23.2 24.1 23.2 25.1 26.4 24.5
45 8×3×1.0 25.1 25.1 26.0 25.1 27.0 28.3 26.4
46 10×3×1.0 29.8 29.8 30.7 29.8 31.7 33.0 31.1
47 12×3×1.0 30.8 30.8 31.7 30.8 32.7 34.0 32.1
48 14×3×1.0 32.8 32.8 33.7 32.8 34.7 11.6 9.5
49 1×2×1.5 10.0 10.0 11.1 10.0 12.1 12.4 11.3
50 2×2×1.5 17.7 17.7 18.6 17.7 19.6 20.9 18.8
51 3×2×1.5 18.7 18.7 19.6 18.7 20.6 21.9 19.8
52 4×2×1.5 20.7 20.7 21.6 20.7 22.6 23.9 21.8
53 5×2×1.5 22.6 22.6 23.5 22.6 24.5 25.8 23.9
54 6×2×1.5 24.7 24.7 25.6 24.7 26.6 27.9 26.0
55 7×2×1.5 24.7 24.7 25.6 24.7 26.6 27.9 26.0
56 8×2×1.5 27.3 27.3 28.2 27.3 29.2 30.5 28.6
57 9×2×1.5 32.0 32.0 32.9 32.0 33.9 35.2 33.3
58 10×2×1.5 32.0 32.0 32.9 32.0 33.9 35.2 33.3
59 12×2×1.5 33.4 33.4 34.3 33.4 35.3 36.6 34.7
60 14×2×1.5 35.2 35.2 36.1 35.2 37.1 38.4 36.5
61 16×2×1.5 37.7 37.7 38.6 37.7 39.6 40.9 39.0
62 19×2×1.5 39.8 39.8 40.7 39.8 41.7 43.0 41.1
  24×2×1.5 46.5 46.5 47.4 46.5 48.4 49.7 47.8
63 1×3×1.5 10.6 10.6 11.5 10.6 12.5 13.8 11.7
64 3×3×1.5 19.5 19.5 20.4 19.5 21.4 22.9 20.8
65 4×3×1.5 22.0 22.0 22.9 22.0 23.9 25.2 23.3
66 5×3×1.5 24.0 24.0 24.9 24.0 24.9 27.2 25.3
67 6×3×1.5 26.6 26.6 27.5 26.6 28.5 29.8 27.9
68 7×3×1.5 26.6 26.6 27.5 26.6 28.5 29.8 27.9
69 8×3×1.5 28.8 28.8 29.7 28.8 30.7 32.0 30.1
70 10×3×1.5 34.2 34.2 35.1 34.2 36.1 37.4 35.5
71 12×3×1.5 35.9 35.9 36.8 35.9 37.8 39.4 37.2
72 14×3×1.5 38.2 38.2 39.1 38.2 40.1 41.0 39.1
